Apakah ciri tindak balas dinamik penggerak injap rama -rama pneumatik?

Apakah ciri tindak balas dinamik penggerak injap rama -rama pneumatik?

Sebagai pembekal penggerak injap rama -rama pneumatik, saya sering ditanya mengenai ciri -ciri tindak balas dinamik komponen -komponen penting ini dalam sistem kawalan bendalir. Memahami ciri -ciri ini adalah penting untuk jurutera, juruteknik, dan pembuat keputusan dalam pelbagai industri, kerana ia secara langsung memberi kesan kepada kecekapan, keselamatan, dan prestasi sistem keseluruhan.

1. Definisi dan asas penggerak injap rama -rama pneumatik

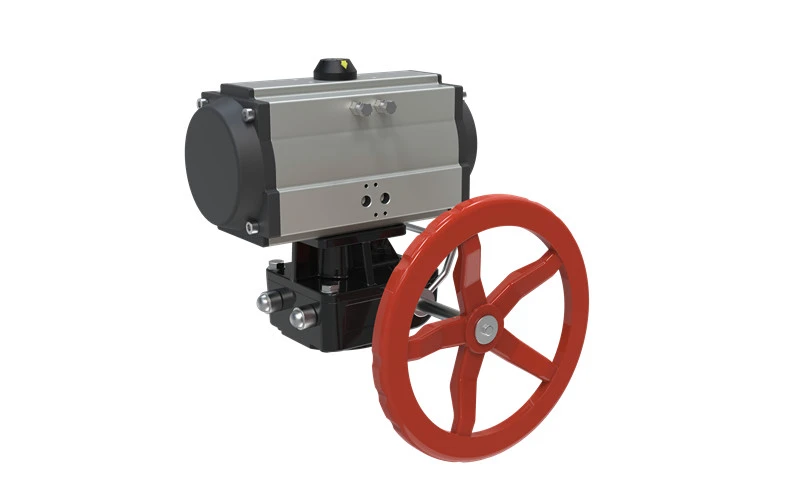

Penggerak injap rama -rama pneumatik adalah peranti yang menggunakan udara termampat untuk mengendalikan injap rama -rama. Injap rama -rama adalah injap giliran seperempat yang mengawal aliran cecair dengan memutar cakera di dalam badan injap. Penggerak menyediakan tork yang diperlukan untuk membuka dan menutup injap dengan cepat dan tepat.

Terdapat dua jenis utama penggerak injap rama -rama pneumatik: double - acting and spring - kembali. Double - Pemangku penggerak menggunakan udara termampat untuk membuka dan menutup injap, manakala penggerak kembali Spring - menggunakan udara termampat untuk membuka injap dan musim bunga untuk menutupnya sekiranya berlaku kegagalan bekalan udara. Anda boleh mendapatkan lebih banyak maklumat mengenaiPenggerak pneumatik rak & pinion bergandadanGagal Buka Rak & Pinion Pneumatik Penggerakdi laman web kami.

2. Ciri -ciri tindak balas dinamik utama

2.1 Masa tindak balas

Masa tindak balas adalah salah satu ciri tindak balas dinamik yang paling penting bagi penggerak injap rama -rama pneumatik. Ia merujuk kepada masa yang diperlukan untuk penggerak untuk memindahkan injap dari satu kedudukan (terbuka sepenuhnya atau ditutup sepenuhnya) ke yang lain selepas menerima isyarat kawalan. Masa tindak balas yang lebih pendek biasanya dikehendaki, terutamanya dalam aplikasi di mana perubahan pesat dalam kadar aliran diperlukan, seperti dalam sistem penutupan kecemasan atau kawalan proses kelajuan yang tinggi.

Masa tindak balas penggerak pneumatik dipengaruhi oleh beberapa faktor. Pertama, saiz penggerak dan injap yang beroperasi memainkan peranan penting. Penggerak dan injap yang lebih besar biasanya mempunyai masa tindak balas yang lebih lama kerana mereka memerlukan lebih banyak jumlah udara untuk bergerak. Kedua, tekanan bekalan udara dan kadar aliran adalah penting. Tekanan bekalan udara yang lebih tinggi dan kadar aliran dapat mengurangkan masa tindak balas dengan menyediakan lebih banyak daya untuk memindahkan penggerak dengan cepat. Di samping itu, geseran dalaman dan reka bentuk mekanikal penggerak juga memberi kesan kepada masa tindak balas. Penggerak yang direka dengan baik dengan komponen geseran yang rendah dapat mencapai masa tindak balas yang lebih cepat.

2.2 kelajuan penggerak

Kelajuan penggerak berkaitan dengan masa tindak balas tetapi memberi tumpuan lebih kepada kadar di mana injap bergerak semasa proses penggerak. Ia biasanya diukur dalam darjah sesaat atau putaran seminit. Kelajuan penggerak boleh diselaraskan dengan mengawal kadar aliran udara melalui penggerak. Dalam sesetengah aplikasi, kelajuan penggerak khusus diperlukan untuk memastikan operasi sistem yang lancar dan stabil. Sebagai contoh, dalam proses kimia di mana perubahan mendadak dalam aliran boleh menyebabkan tindak balas yang tidak diingini, kelajuan penggerak sederhana dan terkawal diperlukan.

2.3 Lebih - Perjalanan dan Bawah - Perjalanan

Lebih - Perjalanan dan ke bawah - Perjalanan adalah pertimbangan penting dalam tindak balas dinamik penggerak injap rama -rama pneumatik. Lebih - Perjalanan berlaku apabila penggerak bergerak injap di luar kedudukan terbuka atau sepenuhnya tertutup sepenuhnya, sementara di bawah perjalanan bermakna injap tidak mencapai kedudukan yang dikehendaki. Isu -isu ini boleh menyebabkan pengedap yang tidak betul, ketepatan kawalan aliran yang dikurangkan, dan kerosakan yang berpotensi pada injap dan penggerak.

Untuk mengelakkan perjalanan dan perjalanan ke bawah, penggerak pneumatik yang paling moden dilengkapi dengan perhentian laras. Perhentian ini boleh ditetapkan untuk mengehadkan pergerakan penggerak dalam julat yang dikehendaki. Pemasangan dan penentukuran yang betul dari penggerak dan injap juga penting untuk memastikan kedudukan yang tepat.

2.4 Kebolehulangan

Kebolehulangan merujuk kepada keupayaan penggerak untuk kembali ke kedudukan yang sama setiap kali ia menerima isyarat kawalan yang sama. Kebolehulangan yang tinggi adalah penting dalam aplikasi di mana kawalan aliran yang tepat diperlukan, seperti dalam pembuatan farmaseutikal atau pemprosesan makanan. Faktor yang mempengaruhi kebolehulangan termasuk kestabilan bekalan udara, memakai mekanikal komponen penggerak, dan ketepatan sistem kawalan.

3. Faktor yang mempengaruhi ciri -ciri tindak balas dinamik

3.1 Kualiti Bekalan Udara

Kualiti bekalan udara mempunyai kesan yang signifikan terhadap ciri -ciri tindak balas dinamik penggerak injap rama -rama pneumatik. Udara yang tercemar, seperti udara dengan habuk, kelembapan, atau minyak, boleh menyebabkan kerosakan dalaman kepada penggerak, meningkatkan geseran, dan mengurangkan kecekapan komponen berkuasa udara. Ini boleh membawa kepada masa tindak balas yang lebih lama, kelajuan penggerak yang tidak konsisten, dan mengurangkan kebolehulangan. Oleh itu, adalah penting untuk menggunakan sistem penapisan udara dan pengeringan yang betul untuk memastikan bekalan udara yang bersih dan kering.

3.2 keadaan suhu dan persekitaran

Suhu dan keadaan persekitaran juga boleh menjejaskan prestasi penggerak pneumatik. Suhu yang melampau boleh menyebabkan pengembangan atau penguncupan komponen penggerak, yang boleh menyebabkan perubahan dalam pelepasan dalaman dan geseran. Kelembapan yang tinggi boleh menyebabkan kakisan bahagian logam, sementara persekitaran kimia yang keras dapat merosakkan meterai dan komponen bukan logam yang lain. Dalam kes sedemikian, bahan dan lapisan khas mungkin diperlukan untuk memastikan kebolehpercayaan dan prestasi jangka panjang penggerak.

3.3 Keserasian Sistem Kawalan

Keserasian antara penggerak pneumatik dan sistem kawalan adalah penting untuk mencapai ciri -ciri tindak balas dinamik yang optimum. Sistem kawalan harus dapat memberikan isyarat kawalan yang tepat dan tepat pada masanya kepada penggerak. Dalam sesetengah kes, algoritma kawalan lanjutan mungkin diperlukan untuk mengimbangi tingkah laku bukan linear penggerak dan injap. Sebagai contoh, dalam sistem kawalan maklum balas, pengawal boleh menyesuaikan bekalan udara berdasarkan kedudukan sebenar injap untuk memastikan operasi yang tepat dan stabil.

4. Aplikasi dan kepentingan ciri tindak balas dinamik

Ciri -ciri tindak balas dinamik penggerak injap rama -rama pneumatik adalah kritikal dalam pelbagai aplikasi. Dalam industri minyak dan gas, contohnya, masa tindak balas yang cepat dan kelajuan penggerak yang tinggi adalah penting untuk injap penutupan kecemasan untuk mencegah kebocoran cecair berbahaya sekiranya pecah saluran paip atau kecemasan lain. Dalam industri penjanaan kuasa, kawalan aliran yang tepat dan berulang diperlukan untuk mengekalkan kestabilan sistem stim dan air.

Dalam industri kimia dan petrokimia, keupayaan untuk mengawal kadar aliran dengan tepat dan cepat adalah penting untuk mengekalkan kualiti produk dan memastikan keselamatan proses pengeluaran. Dalam loji rawatan air, penggerak injap rama -rama pneumatik digunakan untuk mengawal aliran air dan bahan kimia, dan ciri -ciri tindak balas dinamik mereka secara langsung mempengaruhi kecekapan proses rawatan.

5. Kesimpulan dan panggilan untuk bertindak

Kesimpulannya, memahami ciri -ciri tindak balas dinamik penggerak injap rama -rama pneumatik adalah penting untuk memastikan prestasi optimum sistem kawalan bendalir. Sebagai pembekal terkemukaPenggerak injap rama -rama pneumatik, kami komited untuk menyediakan penggerak berkualiti tinggi dengan ciri -ciri tindak balas dinamik yang sangat baik. Penggerak kami direka dan dihasilkan untuk memenuhi keperluan pelbagai industri yang berbeza, dengan ciri -ciri seperti masa tindak balas yang cepat, kelajuan penggerak laras, dan kebolehulangan yang tinggi.

Sekiranya anda berminat dengan penggerak injap rama -rama pneumatik kami atau mempunyai sebarang pertanyaan mengenai ciri -ciri tindak balas dinamik mereka, sila hubungi kami untuk perbincangan lanjut dan perolehan yang berpotensi. Kami berharap dapat bekerjasama dengan anda untuk mencari penyelesaian terbaik untuk keperluan kawalan bendalir anda.

Rujukan

1. "Penggerak Pneumatik: Prinsip dan Aplikasi" oleh John Smith, yang diterbitkan oleh Industrial Press.
2. "Buku Panduan Valve" disunting oleh Daniel Brown, Elsevier.
3. Dokumen teknikal dan kertas penyelidikan dari pengeluar penggerak pneumatik terkemuka.
